電池箱專用自動滅火系統

詳情介紹

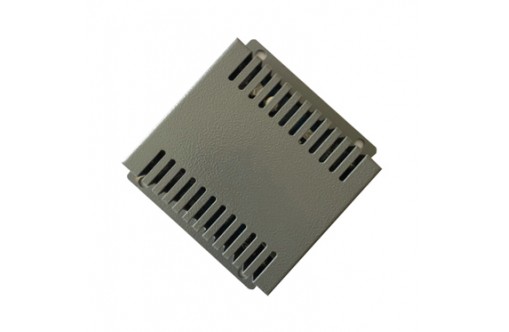

產品名稱
CW1160-02 商用車版
產品規格
長*寬*高:140*70*37mm
產品用途
純電動及混合動力類商用大巴汽車,如純電動大巴車、插電式大巴車、增程式大巴車
一、產品介紹
CW1160-02電池箱專用自動滅火裝置(商用車版)是一套專注于電動汽車電池箱內部火災防控的智能裝置,由探測控制器和滅火器兩部分組成。
探測控制器內置創為專利技術——動力電池?zé)崾Э啬P椭悄芟到y(tǒng),使用高靈敏度的探測傳感器,探測電池箱動力電池內短路、過充過放、外短路導致的熱失控所產生的煙霧、特殊氣體、溫度、火焰等參數,判斷是否出現熱失控,并將熱失控過程中的潛伏階段、可見煙階段、高溫階段及明火階段通過BMS系統實現分級預警并聯動啟動滅火器;緊急情況下,系統自動啟動滅火器滅火。
在起火或爆炸的臨界階段,即動力電池的泄壓閥被打開后,探測控制器可以探測到異常,進行早期預警,并在單體電池出現火災的初期自動啟動滅火器,延遲整個電池組火情。
電池箱專用自動滅火裝置可以實現早期火災感知、智能判斷、提前干預并高效滅火。最大程度保護電動汽車和乘客司機的人身安全,為駕駛員及顧客疏散開辟出生命通道。
二、產品特點
1、符合國家交通運輸部法規要求
國家交通運輸部針對《營運客車類型劃分及等級評定》(JT/T325-2013)和《公共汽車類型劃分及等級評定》(JT/T888-2014)的行業標準作了修改公告,明確要求:“新能源汽車必須符合國家有關技術標準,新能源公交車還應滿足《公共汽車類型劃分及等級評定》(JT/T888-2014)配置安全監控管理系統、電池箱專用自動滅火裝置等安全設備。”此項標準自2015年8月1日起實施。
2、符合國家技術標準
電池箱專用自動滅火裝置,通過了公安部天津消防研究所檢測中心試驗,具有產品合格試驗報告。此試驗是由1:1成阻后的PACK,在電池內短路導致的火焰燃燒60秒后再進行滅火的狀態下,檢驗滅火效果。經試驗,創為電池箱專用自動滅火裝置在熱失控預警功能、自動啟動、手動啟動、滅火器的噴射時間、滅火性能等均符合要求。
3、專利技術
動力電池?zé)崾Э啬P褪轻槍?duì)純電動汽車、混合動力汽車的動力電池研發的新技術,獨創綜合運用環境溫度、氣體成分標示其熱失控模型,適用于不同材料、不同環境的電池火災,其定量分析采用非標電火算法,有效監測特殊環境熱失控導致的環境數據變化,診斷其自然階段、提前預警,為人工干預提供寶貴的時間緩沖,具有極早期預警、診斷可靠、避免漏報、誤報等優勢。
4、穩定可靠
系統邏輯可靠有效,電子設備符合汽車級最高安全等級標準。裝置穩定可靠、不誤報、漏報,不誤動、拒動,不引發災害和二次傷害,也不破壞PACK防護,具備自檢功能。
5、參數匹配,方便安裝
電氣部件及技術參數均與汽車電氣系統相匹配,符合汽車使用要求,且方便安裝。
6、早期預警,主動智能
將對熱失控的防護由被動提升到提前主動可控狀態,保障了車輛及駕乘人員的安全。根據實際情況,滅火裝置會進行1-4級分級報警。通過儀表盤顯示的報警信號,駕駛員通過控制按鈕取進行處置,及時停車滅火,疏散乘客,進行檢修。
三、產品功能
1、全周期監測:系統對電池箱多種數據進行全周期、連續性監測,保證對車輛電池工作狀況的完整監控。
2、提前預警:通過多點監控、實時監測,及時發現電池工作中的異常狀況,實現自動提前報警功能。
3、聯動滅火:火災探測自動啟動滅火,緊急狀況下手動啟動滅火,雙重保障及時滅火。

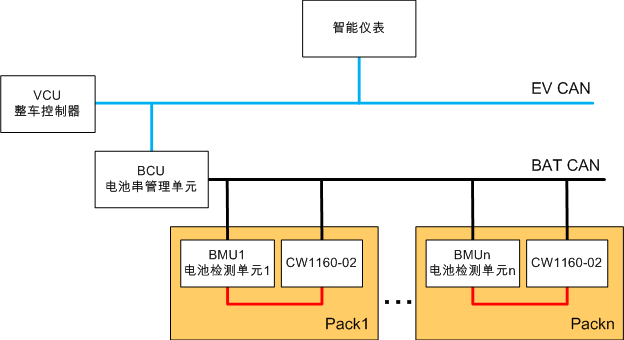

4、分散探測、集中監控:系統探測器采用1+N式的分布方式,一輛新能源車的電池箱可以分多處放置探測器,多點同時監測,集中監控。
5、防復燃設計: 智能識別火災點,高效滅火,具有長時間抑制作用,防止電池復燃,減少車輛電池?fù)p失。
6、安全環保:系統使用熱氣溶膠自動滅火裝置,滅火劑固態存放安全穩定無毒,滅火后氣體消散無殘留,不需清理。
7、通用設計:產品采用通用設計,適合各種車輛運行工況及空間安裝使用,預留開放式接口,可實現互聯網+、物聯網、大數據傳輸?shù)雀鞣N升級。
四、產品參數:
序號 |
名稱 Name |
單位 Unit |
技術參數Technical parameters |
|
1 |
工作電壓VDD |
V |
DC12V~24V |
|
2 |
設備功率Power |
W |
0.25W |
|
3 |
工作溫度Workingtemperature |
℃ |
-40℃~85℃ |
|
4 |
工作濕度Working humidity |
HR |
<95% |
|
5 |
工作氣壓W.P |
hPa |
550hPa~1060hPa |
|
6 |
測量范圍Measuring range |
ppm\℃ |
0~1000ppm |
-40℃~85℃ |
7 |
測量精度Precision |
%\℃ |
±4.0% |
±0.5℃ |
8 |
保護面積Momtonng area |
m² |
40m²( h≤12m) |
30m²( h≤8m) |
9 |
保護半徑Momtonng radius |
m |
3.6m(h≤12m) |
3.1m( h≤8m) |
10 |
報警方式Alarm mode |
- |
智能儀表、BMS顯示終端 |
|
11 |
滅火方式Fire extinguishing method |
- |
AUTO、MANU |
|
12 |
滅火裝置啟動時間Fire starting time |
s |
≤2s |
|
13 |
滅火裝置啟動功率Initial power |
W |
24W |
|
14 |
滅火裝置噴射時間Injection time |
s |
≤3s(100g)、≤14s(300g) |
|
15 |
滅火裝置滅火效能Effectiveness |
- |
100g/m³ |
|
16 |
滅火裝置有效期The period of validity |
Y |
≥8yrs(Refer to product) |
